型号选定
| Model | 装置Relay | IO点数 |
Coil额定 电压 | Common | Interface | 产品尺寸 | 固定方法 | ||
| Coil侧 | Contact侧 | Coil侧 | Contact侧 | ||||||

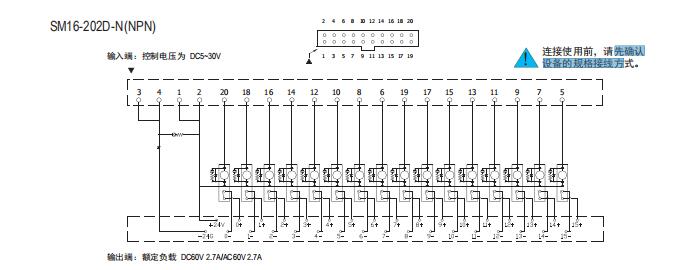

| SM16-202D-N |
PANASONIC AQZ202D |
16Point (1a*16) | 5~24V DC | NPN +COM |
独立Com. （内置8P短接排） | MlL-C-83503 20Pin |
Screw端子模块7.62mmPitch 34Pole | 143.6*70.0 |
DIN Rail (Channel) |

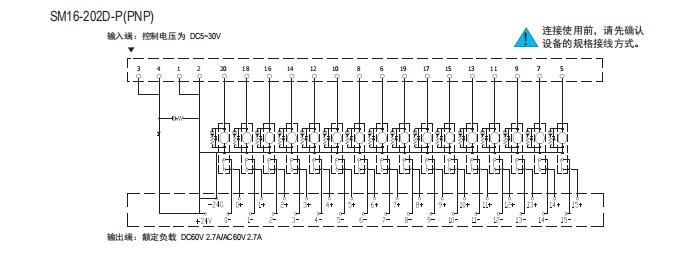

| SM16-202D-P | PNP -COM | ||||||||
一般规格
| 项目 | AQZ202D | |||
| 输入 | 输入电压 | 30V | ||
| 反向电压 | 5V | |||
| 功率 | 300mW | |||
| 动作 | 标准 | 1.4V | ||
| 最大 | 4V | |||
| 停止 | 最小 | 0.8V | ||
| 标准 | 1.3V | |||
| 输出 | 负荷电压(峰值 AC) | 60V | ||
| 负载电流(峰值 AC) | 2.7A | |||
| 最大负载电流 | 9.0A | |||
| 功耗 | 1.6W | |||
| Transper 特点 | 开关速度 | 启动时间 | 标准 | 5.8ms |
| 最大 | 10.0ms | |||
| 关闭时间 | 最小 | 0.2ms | ||
| 标准 | 3.0ms | |||
| 总功耗 | 1.6W | |||
| 耐电压 | 2500V AC | |||
| 产地 | JAPAN | |||
材质
| 保护外壳 | Modified PPO | |
| 透明盖 | Polycarbonate | |
| 线路板 | Epoxy 1.6t/2oz | |
| 最大适用线径 | 1.25mm²/MAX | |
| 端子螺丝 | M3×8L | |
| 螺丝扭矩 | 1.2N·m(12Kgf·cm) | |
| 温度范围 | -10℃~+50℃ | |
